Zug-, Druck- und Abziehprüfung

In diesem Katalog bietet Tiedemann eine nahezu vollständige Liste aller notwendigen Geräte und Systeme zur Zug- und Druckkraftprüfung. Die Nennlast reicht hier von 0 bis zu 10.000 N.

Die Zug- und Abziehprüfgeräte testen unter Anderem die Zugfestigkeit, den Dehnungskoeffizient, den Abziehwiderstand im 90 oder 180 Gradwinkel sowie die Siegelnaht– und Reißfestigkeit verschiedener Materialproben.

Die hochpräzisen Geräte arbeiten mit neuster und teilweise integrierter Software mit einem integrierten Mikrocomputer oder dem Anschluss an ein Handprüfgerät oder an einen Computer. Die Software ermöglicht dem Anwender eine präzise Datenauswertung durch unterschiedliche Darstellungsoptionen sowie Vergleich-, Such-, und Hilfefunktionen und einer automatisierten Statusabfrage des Geräts mit regelmäßigen Kalibriererinnerungen.

Neben den Geräten in diesem Katalog gibt es noch eine Reihe ähnlicher Geräte zum Einbau in die Prozesskette, ausgelegt für eine sehr große Anzahl von Messungen/Tag. Diese Geräte sind in einem Sonderkatalog zusammengefasst. Sprechen Sie uns bei Interesse gerne darauf an!



Die Modelle XLW, XLW (M), XLW (B), XLW (PC), XLW (EC), DFG, DFC, MTL/MTH, FFM, FFM/X, Mega 1500, Mega 1510 und MED-01 sind Materialprüfgeräte, die unter anderem die Zugfestigkeit, den Dehnungskoeffizient, den Abziehwiderstand im 90 oder 180 Gradwinkel, die Siegelnaht- und die Reißfestigkeit von verschiedensten Materialproben testen können. Die Probe wird hierfür zwischen den Klemmen des Geräts eingespannt. Diese bewegen sich voneinander weg, während die Veränderung des Kraftaufwands und der Verformung gemessen wird. Für die Geräte sind ca. 100 verschiedene Klemmen erhältlich, die bis zu 1.000 Materialien wie Plastikfolien, laminiertes Material, Klebstoffe, Klebeband, Tape, Leder, Gummi und Papier einspannen können.

Die Modelle unterscheiden sich in ihrer Nennlast, der Hubhöhe, der Anzahl der Materialprüfstellen und Testvarianten. Die Geschwindigkeit der Klemmen ist ebenfalls variabel, die Geräte XLW (EC), MTL/MTH, FFM, FFM/X, Mega 1510 und MED-01 sind sogar bidirektional für Zug- und Drucktests einsetzbar. Für dehnfähiges Material eignen sich besonders die Modelle XLW (PC) und XLW (M). Das Gerät MED-01 ist speziell für medizinische Verpackungs-materialien geeignet und kann 16 verschiedene Materialeigenschaften bidirektional testen. Während sich das Modell XLW (PC) als Einstiegsmodell durch einfache Anwendung und Wirtschaftlichkeit auszeichnet, sticht das XLW (EC) als high-end Modell durch neuste Technologie hervor. Mit dem Modell FFM / FFMX lassen sich diverse automatisierte und reproduzierbare Zug- und Druckkraftprüfungen bis 2500 N durchführen. Für besonders hohe Nennlasten eignen sich die Geräte Mega 1510 und Mega 1500, letzteres sogar mit 6 Messstellen.

Das Gerät BLD-200N ist speziell für die Ermittlung des Abziehwiderstands im 90 oder 180 Gradwinkel geeignet.

Auswahl von Zug- und Abziehprüfgeräten 0 bis 500 N

XLW

Eigenschaften:

  • Integriertes Computer-Kontrollsystem
  • 7 Geschwindigkeitseinstellungen
  • Test von 7 verschiedenen Materialeigenschaften möglich

Vorteile:

  • 100 verschiedene Klemmen für 1000 verschiedene Materialien erhältlich
Nennlast 100 N / 200 N / 500 N
Geschwindigkeit 50, 100, 150, 200, 250, 300, 500 mm/min
Hubhöhe 600 mm
Genauigkeit 1% der Vollskala
Normen ISO 37, ASTM E4, ASTM D882, ASTM D1938, ASTM D3330, ASTM F88, ASTM F904, JIS P8113, QB/T 2358, QB/T 1130, GB 8808, GB/T1040.1-2006, GB/T1040.2-2006, GB/T 1040.3-2006, GB/T 1040.4-2006, GB/T 1040.5-2008, GB/T 4850-2002, GB/T12914-2008, GB/T 17200, GB/T 16578.1-2008, GB/T 7122, GB/T 2790, GB/T 2791, GB/T 2792, GB/T 17590


XLW (B)

Eigenschaften:

  • Einstiegsmodell
  • 2 verschiedene Testmodi (Zugfestigkeit und Abziehkraft)
  • 7 Geschwindigkeitseinstellungen

Vorteile:

  • 100 verschiedene Klemmen für 1000 verschiedene Materialien erhältlich
  • Einfache Anwendung
  • Wirtschaftlich
Nennlast 200 N
Geschwindigkeit 50, 100, 150, 200, 250, 300, 500 mm/min
Hubhöhe 600 mm
Genauigkeit 1% der Vollskala
Normen GB/T 4850-2002, GB8808, GB/T 1040.3-2006, GB/T17200, GB/T2790, GB/T2791, GB/T2792, QB/T2358

XLW-M

Eigenschaften:

  • Zugprüfung von dehnbaren Materialproben
  • Pneumatische Klemmen
  • 7 Geschwindigkeitseinstellungen
  • Test von 7 verschiedenen Materialeigenschaften möglich

Vorteile:

  • Für dehnbares Material
  • 100 verschiedene Klemmen für 1000 verschiedene Materialien
Nennlast 100 N / 200 N / 500 N
Geschwindigkeit 50, 100, 150, 200, 250, 300, 500 mm/min
Hubhöhe 600 mm
Genauigkeit 1% der Vollskala
Normen ISO 37, ASTM E4, ASTM D882, ASTM D1938, ASTM D3330, ASTM F88, ASTM F904, JIS P8113, QB/T 2358, QB/T 1130, GB 8808, GB/T1040.1-2006, GB/T1040.2-2006, GB/T 1040.3-2006, GB/T1040.4-2006, GB/T1040.5-2008, GB/T4850-2002, GB/T12914-2008, GB/T 17200, GB/T 16578.1-2008, GB/T 7122, GB/T 2790, GB/T 2791, GB/T 2792, GB/T 17590

XLW (PC)

Eigenschaften:

  • Basisgerät
  • Für dehnbares Material geeignet
  • 7 Geschwindigkeitseinstellungen
  • Test von 8 verschiedenen Materialeigenschaften möglich
  • Integriertes Computer-Kontrollsystem

Vorteile:

  • Wirtschaftlich
  • Hoher Hub
Nennlast 50 N / 500 N
Geschwindigkeit 50, 100, 150, 200, 250, 300, 500 mm/min
Hubhöhe 1000 mm
Genauigkeit 0,5% der Vollskala
Normen ISO 37, GB 8808, GB/T 1040.1-2006, GB/T 1040.2-2006, GB/T 1040.3-2006, GB/T 1040.4-2006, GB/T 1040.5-2008, GB/T4850-2002, GB/T12914-2008, GB/T 17200, GB/T 16578.1-2008, GB/T 7122, GB/T 2790, GB/T 2791, GB/T 2792, GB/T 17590, ASTM E4, ASTM D882, ASTM D1938, ASTM D3330, ASTM F88, ASTM F904, JIS P8113, QB/T 2358, QB/T 1130


XLW (EC)

Eigenschaften:

  • Bidirektional (Zug und Druck)
  • 7 Geschwindigkeitseinstellungen
  • Test von 8 verschiedenen Materialeigenschaften möglich
  • Integriertes Computer-Kontrollsystem
  • Pneumatische Klemmen

Vorteile:

  • Sehr hohe Genauigkeit
  • Neueste Technologie
  • Bis zu 100 Klemmen anwendbar
Nennlast 50 N / 500 N
Geschwindigkeit 50, 100, 150, 200, 250, 300, 500 mm/min
Hubhöhe 950 mm
Genauigkeit <0,5% der Vollskala
Normen ISO 37, ASTM E4, ASTM D882, ASTM D1938, ASTM D3330, ASTM F88, ASTM F904, JIS P8113, GB 8808, GB/T 1040.1-2006, GB/T 1040.2-2006, GB/T 1040.3-2006, GB/T 1040.4-2006, GB/T 1040.5-2008, GB/T 4850-2002, GB/T 12914-2008, GB/T 17200, GB/T 16578.1-2008, GB/T 7122, GB/T 2790, GB/T 2791, GB/T 2792, GB/T 17590, QB/T 2358, QB/T 1130


Abziehprüfgerät BLD-200N

BLD-200N

Eigenschaften:

  • Abzieh- und Schältests für Klebstoffe, Tapes, Pflaster, etc.
  • 7 Geschwindigkeitseinstellungen
  • Test von 2 verschiedenen Materialeigenschaften
  • Integrierter Mikrocomputer und Mikrodrucker

Vorteile:

  • Spezialisiert auf Abzieh- und Schältests
Nennlast 0-200 N (30 N, 50 N and 100 N optional)
Geschwindigkeit 50, 100, 150, 200, 250, 300, 500 mm/min
Hubhöhe 500 mm
Genauigkeit 1% der Vollskala
Normen GB/T4850-2002, GB8808, GB/T1040.3-2006, GB/T 17200, GB/T 2790, GB/T 2791, GB/T 2792, QB/T 2358

Zugprüfung von medizinischem Verpackungsmaterial MED-01

MED-01

Eigenschaften:

  • Für medizinisches Verpackungsmaterial
  • 5 Geschwindigkeitseinstellungen
  • Test von 16 verschiedenen Materialeigenschaften
  • Bidirektional (Zug und Druck)
  • Integriertes Computerkontrollsystem

Vorteile:

  • Zubehör für Tests von medizinischen Verpackungen (Punktionstest, Ampullenöffnung, Spritzen Dichtheitstest etc.)
  • Sehr hohe Genauigkeit und Neuste Technologie
  • Hohe Speicherkapazität zur Analyse und Vergleich von 50 Tests
Nennlast 50N / 100N / 250N / 500N
Geschwindigkeit 10, 50, 100, 150, 200 mm/min
Hubhöhe 600 mm
Genauigkeit <0,5% der Vollskala
Normen ISO 37, GB 8808, GB/T 1040.1-2006, GB/T 1040.2-2006, GB/T 1040.3-2006, GB/T 1040.4-2006, GB/T 1040.5-2008, GB/T 4850-2002, GB/T 12914-2008, GB/T 17200, GB/T 16578.1-2008, GB/T 7122, GB/T 2790, GB/T 2791, GB/T 2792, GB14232.1-2004, GB15811-2001, GB/T1962.1-2001, GB2637-1995, GB15810-2001, ASTM E4, ASTM D882, ASTM D1938, ASTM D3330, ASTM F88, ASTM F904, QB/T 2358, QB/T 1130, JIS P8113, YY0613-2007, YBB00042002, YBB00112004

Kraftmessgeräte 0 bis 2500 N

Mit den DFG- und DFC-Kraftmessgeräten lassen sich genaue Zug- und Druckkraftmessungen ausführen. Die Messbereiche liegen zwischen 0 bis 2500 N. Beide Geräte können sowohl als Handgerät als auch am manuellen Kraftprüfstand MTL/MTH eingesetzt werden.

Das Modell DFC wird zudem am CNC Kraftprüfstand FMM/FMMX zum Steuergerät und führt so vollautomatisierte und reproduzierbare Versuche durch. Zudem lassen sich Messergebnisse per Bluetooth direkt in PC-Anwendungen übertragen.

Das leicht ablesbare OLED Display bietet eine optimale Übersicht. Wenn zum Beispiel die Hauptanzeige auf Spitzenwert Druck eingestellt ist, so zeigt die Nebenanzeige gleichzeitig die aktuell anliegende Kraft an. Dabei lässt sich die Anzeige zwischen N, gf, kgf, lbf, ozf umschalten. Auf Knopfdruck wird der Wert gespeichert. Aus bis zu 50 (DFG) bzw. 99 Werten (DFC) zeigt die Statistikfunktion Min.-Maxima, Mittelwert, Spannweite und Standardabweichung an. Zudem verfügen die Geräte über eine grafische Kraft-Balkenanzeige.

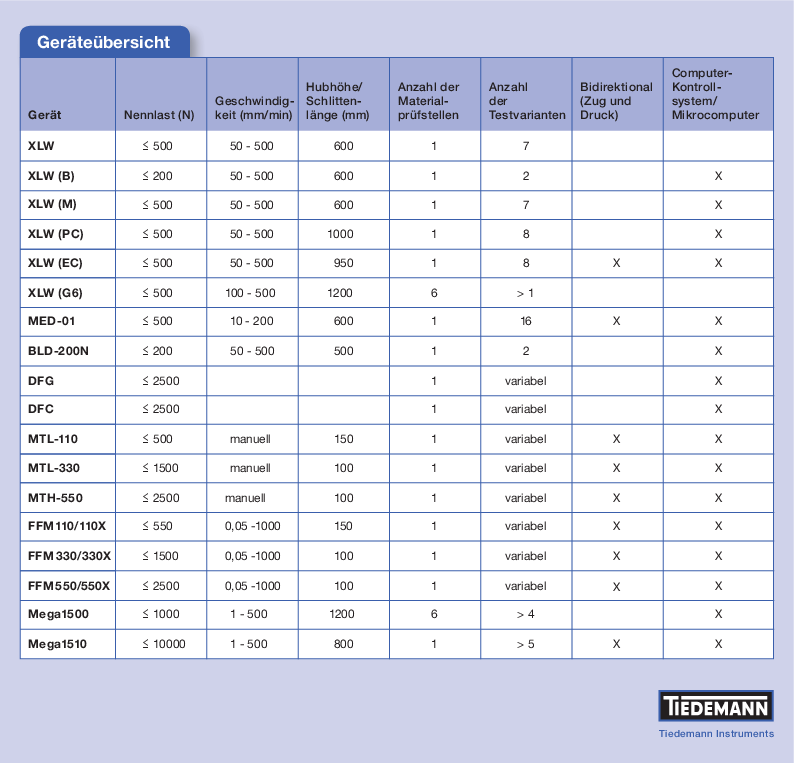

Geräteübersicht

Geräte DFC DFG
Messgenauigkeit (vom Endwert) +/- 0.1% FS +/- 0.2% FS
Kraftmessbereiche 0 bis 2500 N 0 bis 2500 N
Interner Speicher für Messwerte Bis zu 99 Bis zu 50
Datenausgabe Per Bluetooth, USB oder RS232 Per USB oder RS232
Einsatz am manuellen Kraftprüfstand X X
Einsatz am CNC Kraftprüfstand X
Vor Überlast geschützt bis 200% 200%
Zulässiges Gewicht Spannzeuge (vom Messbereich) verschraubbar 10% 10%
Anzeigeauflösung 10.000:1 5000:01:00
Spitzenwert Abtastrate 25 kHz 10 kHz
Datenabtastrate 25 kHz 10 kHz

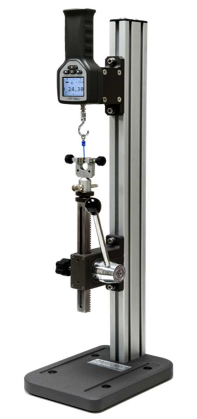

MTL / MTH

Ideal für einfache Tests zusammen mit dem Kraftmessgerät DFC

Einfach bedienbarer Kraftprüfstand zusammen mit Kraftmessgerät DFG oder DFC. Kraftbereich in drei Ausführungen von 500, 1500 und 2500 N. Sehr gute Dosierbarkeit der manuellen Kraftübertragung durch Hebel oder Handrad. Preiswerte Lösung für Wareneingang und Produktion.

Eigenschaften:

  • Wird mit DFG oder DFC-Handgerät ausgerüstet
  • Kann mit diversen Spannzeugen ausgerüstet werden

Vorteile:

  • Hervorragend für den produktionsbegleitenden Einsatz
Geräte MTL-110 MTL-330 MTH-550
Nennlast 500 N 1500 N 2500 N
Kreuzschlittenweg 150 mm 100 mm 100 mm
Kreuzschlittenweg je Umdrehung 76 mm 76 mm 0,76 mm
Blockierbar X X X
Vertikaler Testweg Standard Standard Standard
Horizontaler Testweg (umrüstbar) X X
Mit Arbeitsfläche verschraubbar X X X
Anschlussgewinde für Spannzeuge M6 M10 M10
Spannweite 150 mm 100 mm 100 mm
Bedienung Hebel Hebel Hebel
Adapterset für Standard-Spannzeuge X X X

FFM / FFMX

Eigenschaften:

• Prüfsoftware L1 / L2 oder DFC-Handgerät als Steuergerät nutzbar
• Bildet die Basis für eine Universalprüfmaschine
• Kann mit diversen Spannzeugen ausgerüstet werden

Vorteile:

• Führt automatisierte und reproduzierbare Zug- und Druckkraftprüfungen durch

Geräte FFM 110 / 110X FFM 330 / 330X FMM 550 / 550X
Belastbarkeit 500 N 1500 N 2500 N
Verfahrweg 500/760 mm 500/760 mm 500/760 mm
Kreuzschlittenweg je Umdrehung 76 mm 76 mm 0,76 mm
Minimalgeschwindigkeit 0,05 mm/min 0,05 mm/min 0,05 mm/min
Maximalgeschwindigkeit 1000 mm/min 1000 mm/min 1000 mm/min
Verfahrgenauigkeit (v. Geschwindigkeit) < 0,1% < 0,1% < 0,1%
Vertikaler Testweg Standard Standard Standard
Positioniergenauigkeitfür Spannzeuge < 0,02 mm < 0,02 mm < 0,02 mm
Mit Arbeitsfläche verschraubbar X X X
Spannweite 150 mm 100 mm 100 mm

Kraft-Prüfsoftware L1 / L2

Das innovative Konzept der L1/L2 Software für die Kraftmessung

Die logische Bedienung und die grafische Oberfläche erlauben das sichere Bedienen bei geringem Schulungsaufwand.

Die Messergebnisse werden verständlich präsentiert und können auf einfache Weise ausgedruckt und exportiert werden (z.B. für Excel®).

Tests werden als Prüfablauf gespeichert und können später für die Fortsetzung der Versuche oder für die Sichtung der Ergebnisse aufgerufen werden.

Mit der L2 Messsoftware werden vorkonfigurierte Test einfach mit den gewünschten Parametern versehen oder man erstellt mit dem Konfigurator eigene Prüfabläufe.

Im Konfigurator setzt man die einzelnen Schritte zu dem Ablauf zusammen, wie er gebraucht wird. Neben Zug- und Druckvorgängen kann die Maschine die Kraft oder die Position halten und Wiederholungen ausführen. Genauso, wie gewünscht. Die Ergebnisse werden übersichtlich präsentiert und bei vorausgefüllten Grenzwerten mit Toleranzauswertung gezeigt.

Der Reportausdruck und/oder Datenexport wird auf Wunsch automatisch nach jedem Durchlauf ausgelöst. Kraft–Weg und Kraft–Zeit Diagramme können in der L2 Software für mehrere Durchläufe übereinander gelegt werden. So ergibt sich ein aussagekräftiger grafischer Vergleich.

Software L1 L2
Grafische Anzeige des Verlaufs X X
Grenzwertvorgabe mit Gut/Schlecht-Anzeige X X
Ergebnistabelle X X
Grafischer Vergleich der Testdurchläufe   X
Speichern, editieren und kopieren von Prüfungen X X
Konfigurieren von Testabläufen   X
Konfigurieren von Testschleifen   X
Export von Ergebnissen und Rohdaten   X
Variablenabfrage   X

Zug- und Druckprüfung von Materialproben 0 bis 10000 N

Mega 1500

Eigenschaften:

  • Simultaner Test von bis zu 6 unterschiedlichen Proben
  • Integriertes Computer-Kontrollsystem
  • Stufenlose Geschwindigkeitseinstellungen
  • Pneumatische Klemmen

Vorteile:

  • Simultaner Test von 6 Materialproben
  • Hoher Hub
Nennlast 500 N (50 N, 100 N, 250 N und 1000 N optional)
Geschwindigkeit 1 - 500 mm/min (stufenlos)
Hubhöhe 1200 mm
Genauigkeit 1% der Vollskala
Normen ISO 37, ASTM E4, ASTM D882, ASTM D1938, ASTM D3330, ASTM F88, ASTM F904, GB 8808, GB/T 1040.1- 2006, GB/T 1040.2-2006, GB/T 1040.3-2006, GB/T 1040.4-2006, GB/T 1040.5-2008, GB/T 4850-2002, GB/T 12914-2008, GB/T 17200, GB/T 16578.1-2008, GB/T 7122, GB/T 2790, GB/T 2791, GB/T 2792, GB/T 17590, JIS P8113, QB/T 2358, QB/T 1130

Mega 1510

Eigenschaften:

  • Zug- und Druckprüfung von Materialproben
  • Integriertes Computer-Kontrollsystem
  • Stufenlose Geschwindigkeitseinstellungen
  • Pneumatische Klemmen

Vorteile:

  • Besonders hohe Nennlast
Nennlast 10 kN
Geschwindigkeit 1 - 500 mm/min (stufenlos)
Hubhöhe 800 mm
Genauigkeit 1% der Vollskala
Normen ISO 37, ASTM E4, ASTM D882, ASTM D 1938, ASTM D333, ASTM F88, ASTM F904, GB 8808, GB/T 1040.1- 2006, GB/T 1040.2-2006, GB/T 1040.3-2006, GB/T 1040.4-2006, GB/T 1040.5-2008, GB/T 4850-2002, GB/T 12914-2008, GB/T 17200, GB/T 16578.1-2008, GB/T 7122, GB/T 2790, GB/T 2791, GB/T 2792, GB 14232.1- 2004, GB 15811-2001, GB/T 1962.1-2001, GB 2637-1995, GB 15810-2001, QB/T 2358, QB/T 1130 , JIS P8113, YY0613-2007, YBB00042005,YBB00112004

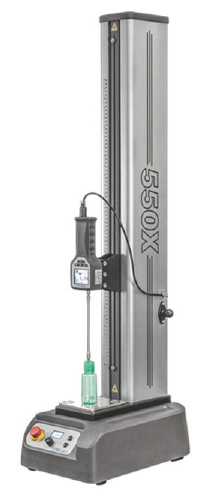

Automatische Universalprüfmaschine FFM bis 2500 N

FFM 110/110X, FFM 330/330X, FFM 550/550X

Ideal für jede Art von Zug- oder Druckkraftprüfung bis 2500 N

Der motorische Kraftprüfstand bildet die Basis für Ihre Universal-Kraftprüfmaschine. Ergänzt durch eine Kraftaufnehmer und der entsprechenden Prüfsoftware oder dem DFC Kraftmessgerät als Steuergerät führen sie automatisiert Zug- und Druckprüfungen durch. Die Bedienung ist denkbar einfach, die Einsatz Möglichkeiten vielfältig. Das System ist robust und zuverlässig und ein ideales Werkzeug für die Qualitätssicherung und den fertigungsbegleitenden Einsatz.


Die Eigenschaften im Einzelnen:
• Verfahrweg 500 oder 760 mm
• Maximalkraft 500, 1500 oder 2500 N
• Kraftsensoren von 10 bis 2500 N
• Positionsgenauigkeit 0,02 mm
• Hoch präzise
• Individuell konfigurierbar
• Konfigurierte Prüfabläufe speicherbar
• Vollautomatischer Ablauf
• Zahlreiche Spannzeuge verfügbar
• Drei verschiedene Analyseprogramme: Basisprogramm L1, wissenschaftliches Programm L2 und S1 speziell für Federn bis 180 mm Durchmesser. Drei verschiedene Analyseprogramme: Basisprogramm L1, wissenschaftliches Programm L2 und S1 speziell für Federn bis 180 mm Durchmesser

Geräte FFM 110/110X FFM 330/330X FMM 550/550X
Belastbarkeit 550 N 1500 N 2500 N
Verfahrweg 500/760 mm 500/760 mm 500/760 mm
Minimalgeschwindigkeit 0,05 mm/min 0,05 mm/min 0,05 mm/min
Maximalgeschwindigkeit 1000 mm/min 1000 mm/min 1000 mm/min
Mess- und Verfahrgenauigkeit < 0,1% < 0,1% < 0,1%
Vertikaler Testweg Standard Standard Standard
Positioniergenauigkeit < 0,02 mm < 0,02 mm < 0,02 mm
Arbeitsfläche verschraubbar ja ja ja
Spannweite 100 mm 100 mm 100 mm
