CALTEST Kalibrier- und Analysesystem

Kalibrierung und Auswertung von Druckmessfolien

FUJIFILM Prescale Druckmessfolien sind ein wichtiges Hilfsmittel zur Beurteilung von Flächenpressungen. Sie sind ideal für schnelle qualitative Überprüfungen.

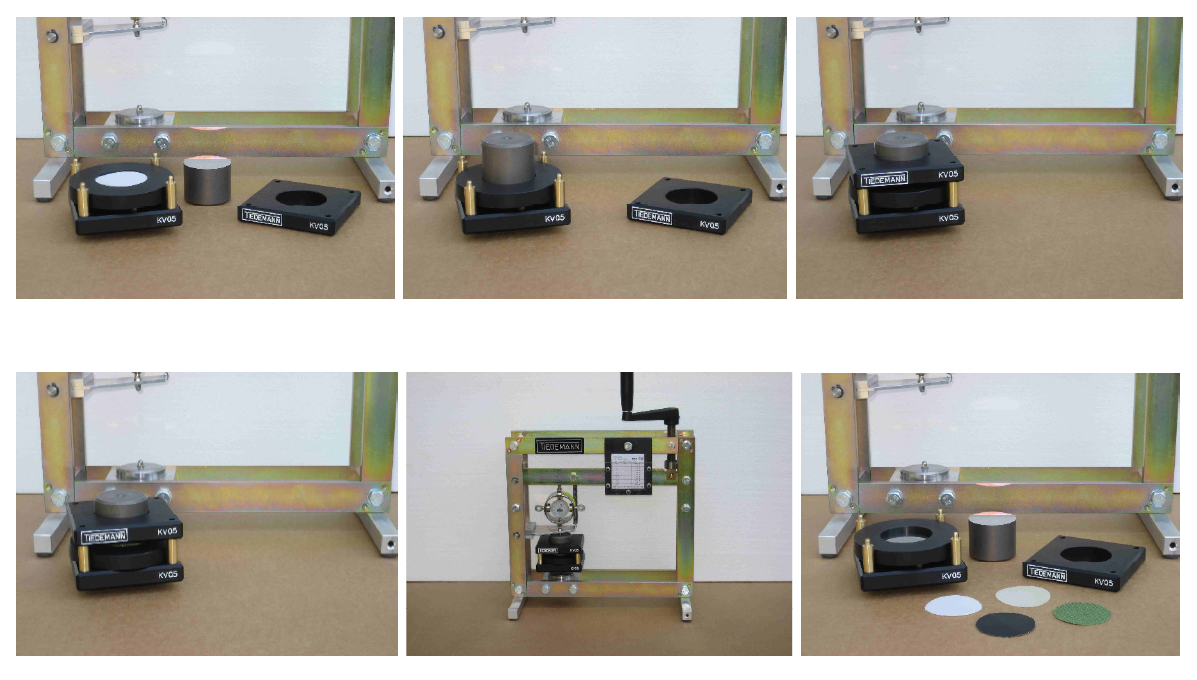

Die vom Hersteller angegebenen Kalibrierungen für quantitative Auswertungen gelten jedoch nur für glatte Oberflächen bis 35°C. Zur quantitativen Auswertung von Oberflächen mit höheren Temperaturen oder strukturierten Oberflächen (Kartion, Gitter, Noppen, Rillen o. ä.) ist es jedoch notwendig, Kontrollmessungen durchzuführen und daraus entsprechende Kalibrierkurven zu erstellen. Zur Lösung dieser Aufgabe hat die Manufaktur Tiedemann CALTEST entwickelt, ein komplettes Kalibriersystem aus Hard- und Software.


Kalibrierung bei verschiedenen Press-Materialien

Das Tiedemann Kalibriersystem eignet sich sowohl zur Kalibrierung von glatten als auch zur Messung von Flächenpressungen auf strukturierten Materialien wie beispielsweise Gittern oder Teppichboden. In einem solchen Fall erscheint auf dem Folienabdruck die Struktur des Materials. Diese ist subjektiv schwer zu beurteilen. Daher sollten zur Kalibrierung die Druckmessfolien zwischen die zu verpressenden Materialien gelegt werden und dann eine Kalibrierkurve mit definierten Flächenpressungen erstellt werden.
