Gas-Permeation



Die Geräte zur Messung der Gasdurchlässigkeit können für verschiedene
Materialien und Gase (Luft, O2, N2, CO2, He) eingesetzt werden. Das Gerät Perm H2 ist speziell für Wasserstoffanwendungen (Wasserstoff Permeation) ausgelegt. Die GTR Geräte sind auch für organische Gase und Gemische sowie z.B. H2 und CH4 geeignet.

Mit den folgenden Geräten können flache Materialien getestet  werden. Das Prinzip der Permeationsmessung erfolgt auf Basis des Druckdifferenzverfahren. Dazu werden beide Kammer evakuiert. In einer Seite der Kammer strömt das mit sehr niedrigem Druck zu testende Gas ein. Steigt der evakuierte Druck auf der Gegenseite an, ist dies ein Maß für die Permeation durch das Trennmaterial.

Wasserstoff-Permeation: Durch Messung der Druckdifferenz können die Modelle GTR-G1, GTR-G3, N500, N530 und Perm H2 die Transmissionsrate von Gasen, den Löslichkeitskoeffizient, den Diffusionskoeffizient und die Permeabilitätsrate durch Plastikfolien, laminierte Folien, speziell undurchlässige Materialien, Bleche, Osmose Membranen und viele andere Materialien messen. Die Geräte werden über ein integriertes Minidisplay oder einen Computer gesteuert. Die Festlegung von Temperatur erfolgt über die Software und wird automatisch geregelt. Sollten auch verschiedene Feuchtewerte gewünscht sein ist dies optional für GTR möglich.

Aufgrund ihrer Robustheit, und da kein Sensor verbraucht wird, eignen sich die Systeme auch sehr gut für die Sauerstoff-Permeation.

Die GTR-Geräte sind standardmäßig mit drei Gasanschlüssen ausgestattet. Möchte man mehr als drei Gase anschließen, benötigt man ein entsprechendes Mehrwegehahnsystem (Zubehör).

Die Permeationsgeräte TQD, N600 und N900 messen den Volumenstrom durch verschiedene Materialien wie z.B. Gewebe, Filter, Leder, Textilien, Vliesstoffe, Batteriefolien oder Papier und auch fertige Produkte wie z.B. Atemmasken.

Druckdifferenzmessung mit integriertem Computer-Kontrollsystem

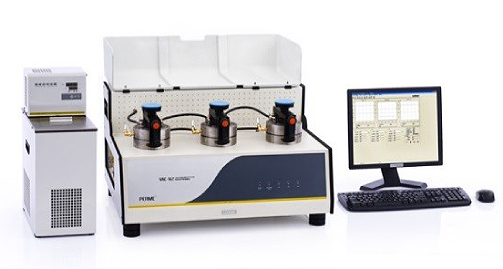

GTR-G1 und -G3

Eigenschaften:

  • Testbare Gase: Luft, O2, N2, CO2, CH4, H2, He u.ä.
  • Bis zu 3 oder 8 verschiedener Gase
  • Auch gut als OTR-Prüfgerät geeignet
  • G1: 1 Kammer
  • G3: 3 unabhängige Kammern
  • Große Bandbreite an Testoptionen für Materialien mit niedrigen, mittleren und hohen Barriereeigenschaften

Vorteile:

  • Großer Temperatur- und Messbereich
  • Entflammbare, giftige und explosive Stoffe testbar
  • Optionaler Feuchtecontroller

Prüfbereich

Geräte G1 und G3: 0.05 - 50,000 cm³/m²·24h·0.1MPa

Temperaturbereich

5°C - 95°C (Raumtemperatur 23°C)

Vakuumwert

<20 Pa, 0,1 Pa

Normen

GB/T 1038, YBB 00082003, ASTM D1434, ISO 2556, ISO 15105-1, JIS K7126-A

N500 und N530

Eigenschaften:

  • Testbare Gase: Luft, O2, N2, CO2, u.ä.
  • Bis zu 3 oder 8 verschiedener Gase
  • Auch gut als OTR-Prüfgerät geeignet
  • N500: 1 Kammer, N530: 3 Kammern
  • Große Bandbreite an Testoptionen für Materialien mit niedrigen, mittleren und hohen Barriereeigenschaften

Vorteile:

  • Software mit Real-time Kurven

Prüfbereich

0,02 - 50,000 cm3/m2·24h·0,1MPa

Temperaturbereich

5°C - 60°C (Raumtemperatur 23°C)

Vakuumwert

<20 Pa, 0,1 Pa

Normen

GB/T 1038, YBB 00082003, ASTM D1434, ISO 2556, ISO 15105-1, JIS K7126-A

Wasserstoff-Permeation

Perm H₂

Eigenschaften:

  • Testbare Gase: H2
  • 1 oder 2 unabhängige Kammern
  • Komplett mit Computer
  • Professionelle Software
  • Mehrere Tests automatisch hintereinander möglich
  • Inkl. Feuchtigkeitskontrolle des N2
  • Norm: DIN 53380-3

Vorteile:

  • Vollautomatisch
  • Kein Probenzuschnitt
  • Made in EU


Gas Perm H₂

Messbereich

0.3-9000 cm³·m²·24h-1 (unmasked)

70-180000 cm³·m²·24h-1 (masked)

Package: 0.00001~0.25g/pkg·24h (optional)

Probengröße

50 cm²

Anzahl der Kammern

1 oder 2 unabhängige Kammern

Probendicke

<2.5 mm

Test-Temperatur

10°C ~ 50°C

Temperatur-Genauigkeit

±0.1℃

Test-Feuchte

H₂ Seite: 0%,

N₂ Seite: 0, 30~90%

Feuchtigkeitsgenauigkeit

±1%RH

Arbeitsgas

99.999%, 5.0 N₂

Gasverbrauch

10~36 ml/min

Gasdruck

N₂: 0.2 MPa,

H₂ 0.15-0.2 MPa

Gasanschluss

1/8" Metallrohr

Stromversorgung

220VAC 50Hz/120VAC 60Hz

Instrument Dimension

410mm (L) x 610mm (W) x 310mm (H)

Gewicht

45 kg

Transmission durch Volumenstromprüfung

TQD-01, TQD-02, N900 und N600

Eigenschaften:

  • Testbare Gase: Luft
  • Durchströmung bei konstanter Druckdifferenz und Druckdifferenzmessung bei konstanter Strömung
  • Für flache Materialien jeder Art wie Leder, PVC, Textilien, Vliesstoff, Papier u.ä.

Vorteile:

  • TQD-01: Von Automobilherstellern konzipiert
  • TQD-02: Speziell für medizinisches Maskenmaterial
  • N900: Luft-Permeation durch Textilien
  • N600: Luft-Permeation durch Batterie-Membranen

Druckmessbereich

TQD-01: 0 – 1000 Pa

TQD-02: 10 – 200 Pa

N900: 0 – 4000 Pa

N600: 0 - 300 Pa

Strömungsmessbereich

TQD-01: 0 – 30 l/min

TQD-02: 1 - 10 l/min

N900: 0 – 40000 mm/s

N600: 0,01 – 2,5 μm/Pa s

Normen

TQD-01: ISO 9237, ISO 4638, ISO 5636, GB/T 10655, GB/T 5453, GB/T 4689.22,

GB/T 13764, ASTM D737, TAPPI T460, JIS P8117

TQD-02: GB 19083, J0469, GB2626, GB/T32610

N600: GB/T 458 -2008, GB/T 36363- 2018
